-4.7/5Marcatura Tubazioni: Identificazione e Sicurezza delle Reti
- Preventivo in 4h
- Account manager dedicato
- Fabbricato in Europa
Applicazioni
Industria, energia, agroalimentare: ogni rete ha i suoi vincoli
Dalle reti di aria compressa nelle officine manifatturiere ai circuiti di lavaggio in ambito agroalimentare, la marcatura delle tubazioni copre contesti molto diversi. In petrolchimica o nel settore energetico, i fluidi a rischio impongono supporti rinforzati. Negli impianti civili e industriali, l'identificazione delle reti HVAC semplifica la gestione e accelera la manutenzione.
Una marcatura che dura nel tempo, in qualsiasi condizione
La durabilità di un marcatore per tubazioni dipende dal processo e dal supporto scelti. Incisione laser, stampa UV o serigrafia: ogni tecnica risponde a un preciso vincolo operativo, dall'officina standard alla zona corrosiva ad alta temperatura.
- Resistenza a solventi, oli e detergenti aggressivi
- Tenuta UV e agli agenti atmosferici per installazioni esterne

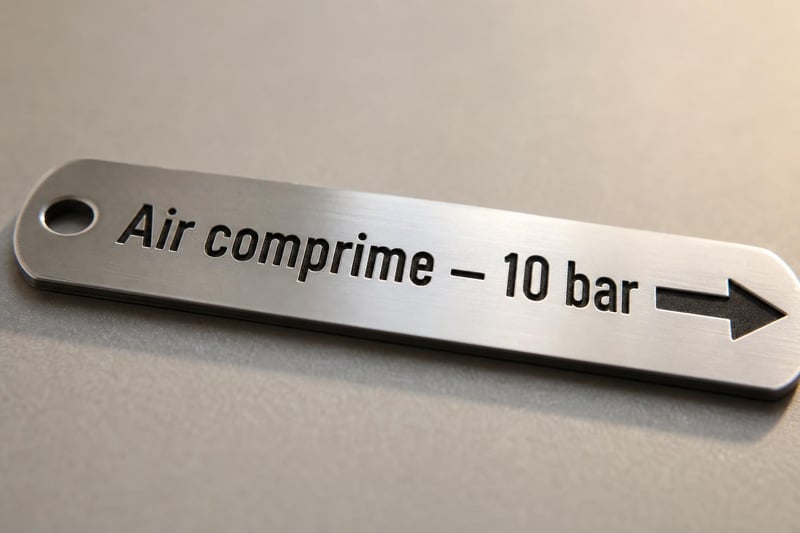

- Marcatura definitiva tramite incisione laser su inox o plastica rigida
- Integrazione di codici a barre e datamatrix per la tracciabilità
Passa all'azione
Lascia che noi produciamo la segnaletica.
Affidaci i tuoi piani o il tuo capitolato. Il nostro ufficio tecnico analizza la tua esigenza e ti invia una proposta commerciale su misura entro 4-8 ore lavorative.
Qual è la differenza tra un'etichetta adesiva e una targa rigida per la marcatura delle tubazioni?
L'etichetta adesiva è adatta agli ambienti standard: officina asciutta, temperature moderate, esposizione chimica lieve. La targa rigida — in plastica o inox — è necessaria quando la corrosione, gli urti meccanici o le temperature elevate rischiano di deteriorare l'adesivo o la stampa superficiale. La scelta dipende direttamente dal fluido trasportato e dalle condizioni di esposizione della rete.
I colori di fondo dei marcatori per tubazioni sono obbligatori o semplicemente raccomandati?
Sono obbligatori in base alle normative vigenti per i fluidi pericolosi, con riferimento alla norma UNI EN ISO 20560 e alle disposizioni di sicurezza applicabili. Verde per l'acqua, blu per l'aria, giallo per i gas infiammabili, marrone per i liquidi infiammabili, viola per acidi e basi: questo codice colore costituisce un linguaggio di sicurezza condiviso tra tutti gli operatori. Discostarsi da esso crea un rischio reale di errore di identificazione durante gli interventi, in particolare nelle situazioni di emergenza.
È possibile integrare un codice a barre o un datamatrix su un marcatore per tubazioni?
Sì. La stampa digitale UV consente di integrare codici a barre, datamatrix o numeri di serie direttamente sull'etichetta o sulla targa, senza particolari vincoli progettuali. Questa opzione è particolarmente utile nei settori soggetti a requisiti di tracciabilità, come l'agroalimentare, il farmaceutico o l'energia, dove ogni tratto di rete deve essere identificato e documentato.
Con quale frequenza occorre rinnovare la marcatura delle tubazioni in un sito industriale?
Non esiste una frequenza normativa fissa, ma la marcatura deve rimanere leggibile e in buone condizioni in qualsiasi momento. Un controllo visivo durante i giri di manutenzione consente di rilevare etichette staccate, scolorite o illeggibili. In pratica, le campagne di rinnovo coincidono spesso con le fermate tecniche, gli audit HSE o le estensioni delle reti.
Come scegliere tra incisione laser e stampa UV per le targhe di identificazione delle tubazioni?
L'incisione laser produce una marcatura definitiva incavata nel materiale — adatta agli ambienti molto aggressivi (acidi, solventi, abrasione meccanica) dove una stampa superficiale rischia di cancellarsi rapidamente. La stampa UV offre una riproduzione fedele dei colori normalizzati e dei pittogrammi complessi, ideale per serie variabili o contenuti ricchi che integrano testo, pittogrammi e codici di tracciabilità.
La marcatura delle tubazioni: uno strumento di sicurezza operativa
Identificare il fluido, il senso di flusso e il rischio a colpo d'occhio
La marcatura delle tubazioni industriali non si limita a un obbligo amministrativo. È il primo strumento di sicurezza di una rete: consente a qualsiasi operatore — tecnico di manutenzione, addetto esterno, squadra di soccorso — di leggere le informazioni essenziali senza esitazione. Natura del fluido, senso di circolazione, livello di pericolo: questi dati devono essere accessibili immediatamente, anche in situazioni di emergenza.
Le informazioni obbligatorie su un marcatore per tubazioni

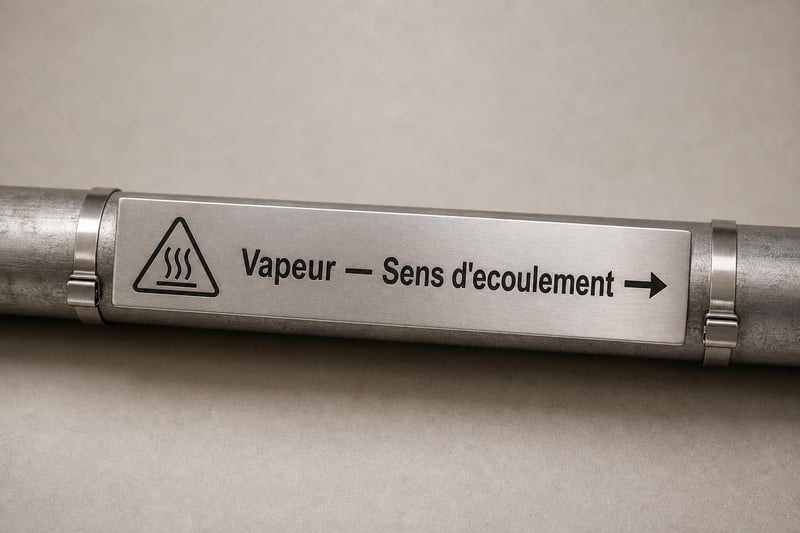

Tre elementi sono indispensabili su qualsiasi marcatore conforme: la natura del fluido trasportato (nome completo o abbreviazione normalizzata), la direzione di flusso indicata da una freccia direzionale, e il colore di fondo regolamentare associato alla famiglia di fluido. A seconda del contesto, si aggiungono informazioni complementari: pittogrammi di pericolo, concentrazione, pressione di esercizio o indicazione della valvola di intercettazione più vicina. Il posizionamento nei punti critici — valvole, cambi di direzione, attraversamenti di parete, derivazioni — determina il valore reale della marcatura.
Scegliere il supporto giusto in base al fluido e all'ambiente
Dall'etichetta in poliestere alla targa in inox incisa laser

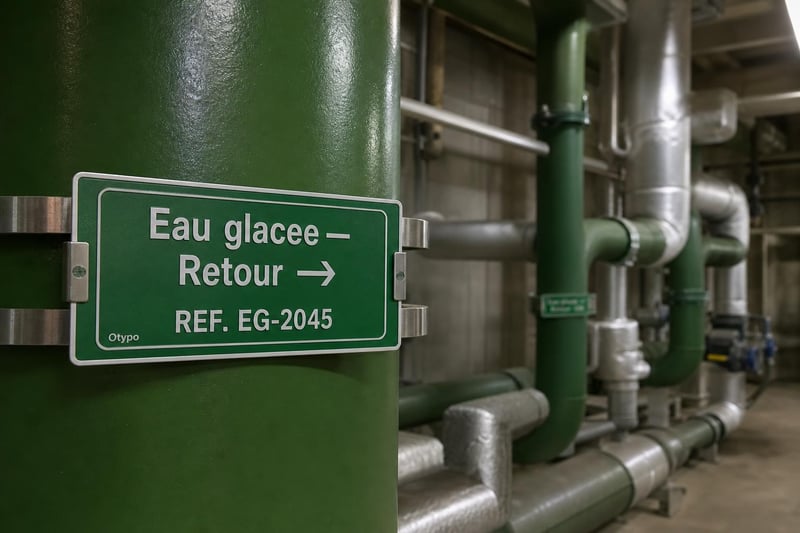

L'etichetta in poliestere laminato risponde alle esigenze comuni in officina standard: buona resistenza meccanica, tenuta ai comuni prodotti di pulizia, applicazione rapida su tubazioni pulite e asciutte. Il vinile ad alte prestazioni è la soluzione per le installazioni esterne esposte ai raggi UV e a importanti variazioni termiche. La targa in plastica rigida è necessaria nelle zone umide o soggette a urti ripetuti. La targa in inox incisa laser rappresenta la soluzione di riferimento per gli ambienti corrosivi, le alte temperature e le zone con atmosfera potenzialmente esplosiva, dove l'adesivo o la stampa superficiale non possono garantire la durata richiesta.
Il materiale sbagliato genera un rischio di non conformità
Una marcatura che si stacca, si scolora o diventa illeggibile non soddisfa più i requisiti normativi vigenti — indipendentemente dalla sua qualità iniziale. La scelta del supporto è quindi una decisione tecnica e normativa allo stesso tempo. Osserviamo regolarmente che le campagne di sostituzione anticipata derivano da un supporto sottodimensionato rispetto alle reali condizioni di esposizione, e non da una normale usura.
Processi di produzione e durabilità in condizioni industriali
Serigrafia, stampa UV, incisione laser, fresatura CNC

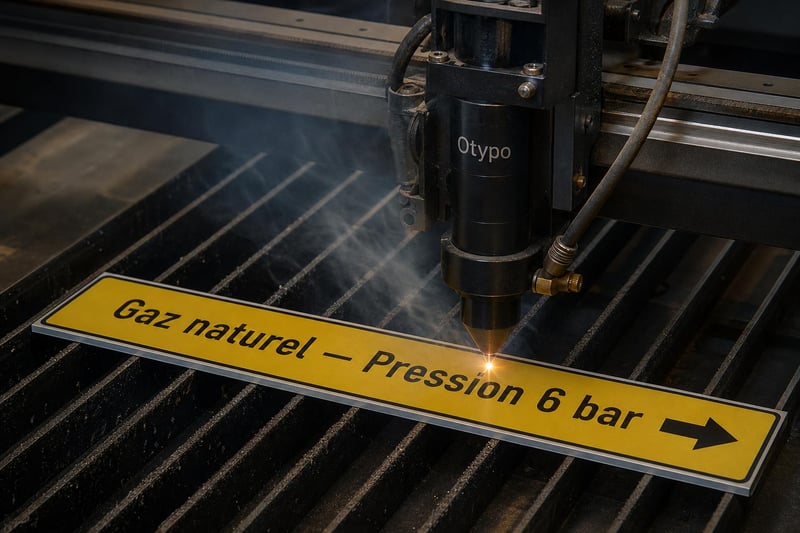

La serigrafia è adatta alle grandi serie con inchiostri formulati per resistere alle aggressioni chimiche e ai lavaggi frequenti. La stampa digitale UV offre una fedeltà cromatica ottimale per riprodurre i colori normalizzati e integrare contenuti variabili — numeri di serie, codici a barre, datamatrix — senza vincoli di tiratura minima. L'incisione laser produce una marcatura definitiva incavata nel materiale, indelebile anche dopo anni di esposizione a solventi o acidi leggeri. La fresatura CNC completa l'offerta per le targhe metalliche spesse destinate all'identificazione permanente su apparecchiature pesanti.
Il processo determina la durata di vita reale della marcatura
Dopo aver supportato centinaia di responsabili manutenzione e addetti HSE nella scelta delle loro soluzioni di marcatura, osserviamo che la durabilità sul campo dipende tanto dal processo quanto dal materiale. Una stampa UV su poliestere laminato resiste diversi anni in un'officina pulita; la stessa stampa senza laminazione su un tubo esposto a proiezioni di olio diventa illeggibile in pochi mesi. La coerenza tra processo, supporto e condizioni operative è la condizione per una marcatura tubazioni affidabile nel tempo.
Manutenzione e rinnovo: buone pratiche operative
Anticipare l'usura per mantenere la conformità
I principali fattori di usura di una marcatura per tubazioni sono l'esposizione ai raggi UV, i lavaggi ad alta pressione, l'abrasione meccanica e la condensazione ciclica. Un controllo visivo integrato nei giri di manutenzione consente di rilevare etichette staccate o scolorite prima che costituiscano una non conformità. Le buone pratiche del settore raccomandano di ordinare un lotto di ricambio al momento dell'ordine iniziale: ciò garantisce la coerenza dei colori normalizzati e dei contenuti sull'intera rete, anche diversi anni dopo la prima installazione.
Marcatura tubazioni su misura: formati, contenuti, serie
Adattare ogni marcatore al diametro, al fluido e alla nomenclatura interna
La personalizzazione apporta un valore concreto nell'identificazione delle tubazioni: formati adattati al diametro reale del tubo, contenuti personalizzati con il nome del fluido specifico dell'impianto, la numerazione interna o i codici di zona, e possibilità di produrre serie miste che coprono l'intera rete eterogenea in un unico ordine. Per le reti soggette a requisiti di tracciabilità — agroalimentare, farmaceutico, energia — l'integrazione di codici a barre o datamatrix su ogni targa identificativa tubazioni consente di collegare la marcatura fisica al sistema di gestione della manutenzione assistita da computer (CMMS).
Otypo gestisce l'intera catena di produzione, dalla scelta del materiale adatto al fluido e all'ambiente fino alla realizzazione su misura tramite incisione laser, stampa UV o serigrafia. Questa padronanza consente di produrre la marcatura giusta per il contesto giusto — senza compromessi su leggibilità, durabilità o conformità normativa.
